Op het 4L blok zijn diverse cilinder uitvoeringen geweest, zonder in te gaan op de specifieke bromfiets of racer modellen verzamel ik hier de poortmappen van deze cilinders zodat een en ander kan worden vergeleken.

Deze verzameling kan worden uitgebreid zodra er meer maps binnenkomen. Overigens zijn de maps niet gecorrigeerd kwa deck hoogte en dergelijke maar gewoon tot rand van de cilinder.

Overigens opvallend dat de spoelpoorten veelal hetzelfde zijn, breedte 20mm hoogte 10mm. Verschillen zitten hem met name in de vorm en grootte van inlaat- en uitlaat-poorten.

Met dank aan Joep en mogelijk anderen voor het delen van de info

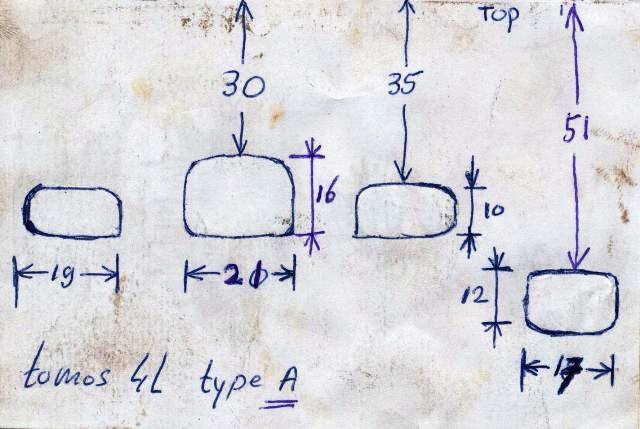

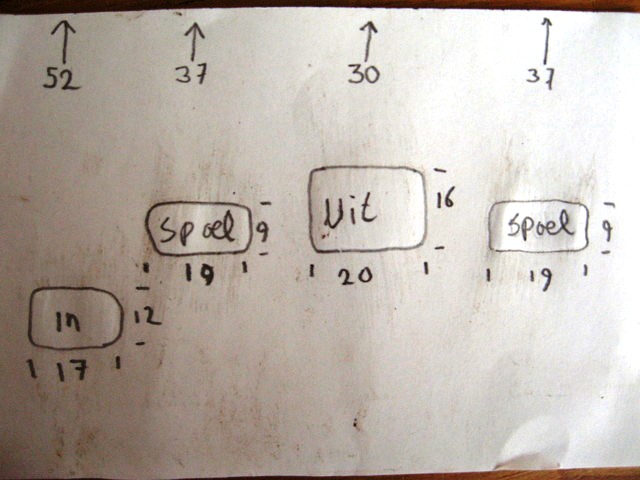

Tomos 4L Type-A Cilinder

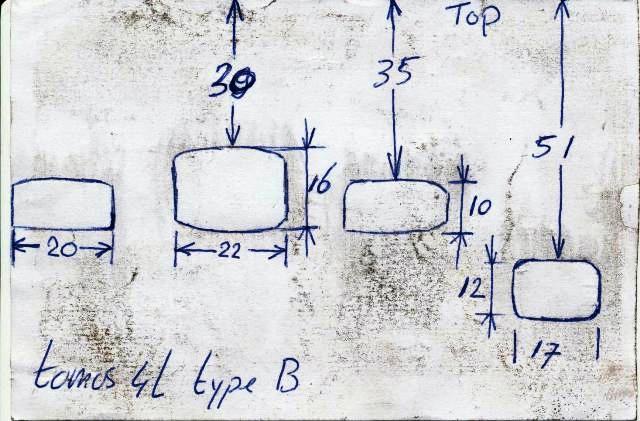

Tomos 4L Type-B Cilinder

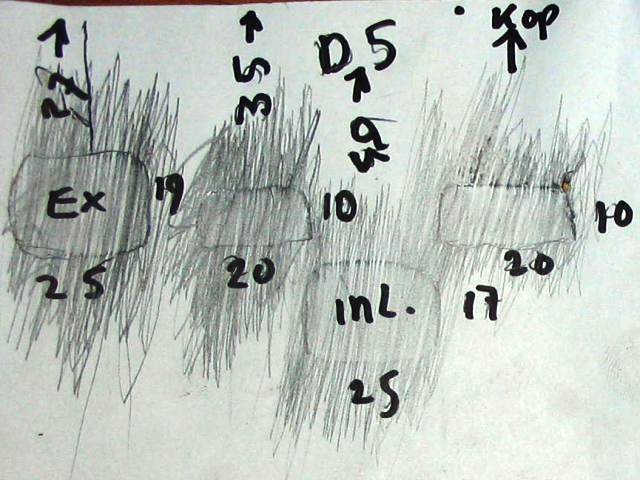

Tomos D5 cilinder

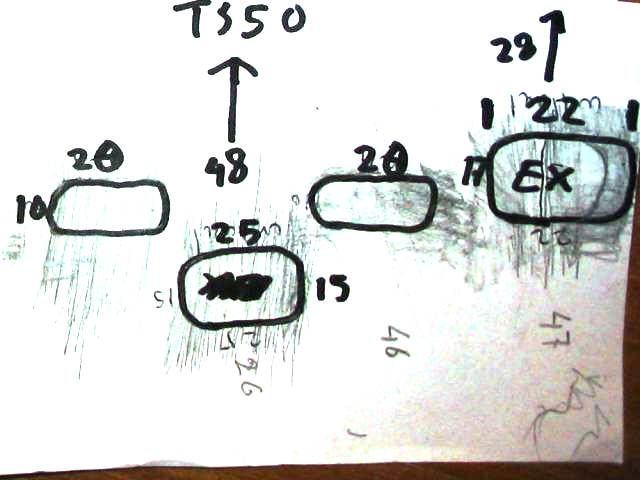

Tomos TS50 cilinder

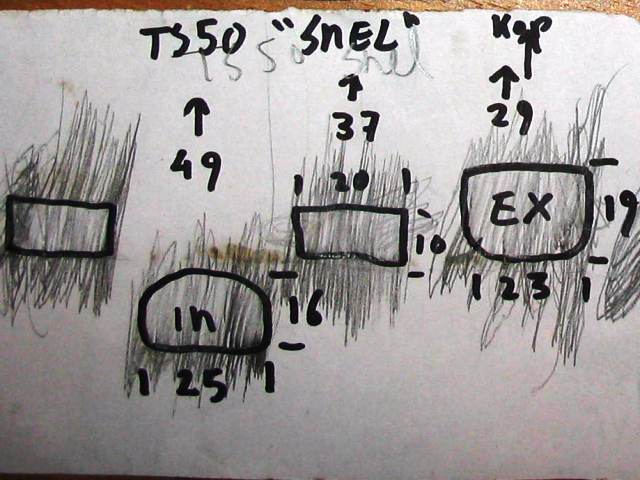

Tomos TS50 cilinder (snel)

Tomos BT50S cilinder
