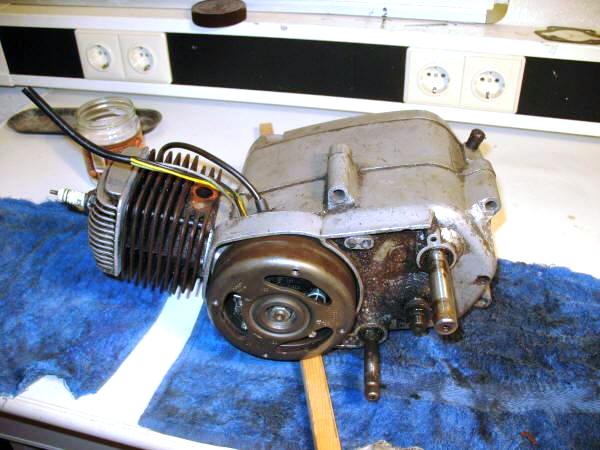

Het blok uit Arnhem voor het splitsen aangeschaft vanwege de juiste tapeinden en onbeschadigde cilinder

Tegenvaller! Ophangpunten zijn versmald en gat in linker carterhelft is het gevold (was dichtgekit)

Nogmaals versmald ophangpunt, zonde!

Koppelings-deksel-moer met vreemde schade. Kennelijk komt het voor dat de moer eronder indien niet juist geborgd "zich er door heen vreet"

Vliegwiel verwijderd, blik op de ontsteking

Krukas vertoond vreemde slijtage plekken, kennelijk ook een keer niet goed vast gezeten

Moer op contactpuntjes ontbreekt, aansluitkabel is los, benieuwd hoe dit blokje heeft kunnen lopen...

nogmaals ontbrekend moertje en polen vertonen slijtage van aanlopen vliegwiel

Vliegwiel binnenzijde, inderdaad dus niet goed vastgezet waardoor deze tegen polen is aan gaan lopen

Olie aftappen hoeft niet meer, blok stond namelijk droog

Originele BOSCH bougie die er nog redelijk uitziet

Vier onaangetaste tapeinden zowaar! Overigens maar geringe speling op zuiger in cylinder

Cylinder is verder niet aan gerommeld, uithonen en nieuwe zuiger is dus voldoende

Druklager geborgd met spijker deze keer, ooit echter niet geborgd geweest dus schade zal ook wel op koppelings-as zitten

En ja hoor, druklager naar zijn grootje

nogmaals druklager delen

Ook hier te zien dat er iets dratisch is gebeurd met de koppeling

nog meer in detail, let op slijtage sporen

Carter deksel verwijderd, koppeling-as heeft schade opgelopen inderdaad

Normale tandwielen, geen zichtbare schade, 4 versnellingen

Detail koppelings-as waar de schade goed zichtbaar is, moer kan er ook niet meer helemaal op. Naaldlager echter onbeschadigd

Naaldlager in orde dus

Blok gesplits, onprettige verrassing, blok is begrensd...

De begrenzings-kamer nu nog afgedicht met dekseltje

Open begrenzings-kamer met de 2 gaten naar de krukas ruimte.

Schakelas details met verbeterde geleidind

Krukas wangen zijn aangedaan door langdurig stilstaan en water in de krukas ruimte...

Zelfde sporen in krukas ruimte, je ziet precies waar het water heeft gestaan!

Trapas heeft afvlakkingen op tandwielen, maar dat is een normaal fenomeen helaas
