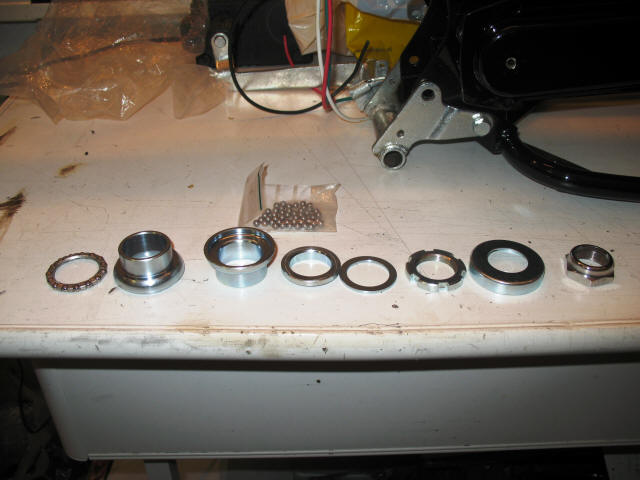

Het setje balhoofdlagers afkomstig van Rinky Toys, mooi compleet geleverd in een plastic zakje
Bij gebrek aan de juiste lijmtangen de cups maar op de ouderwetse manier in het frame getikt (wel met een stuk hardhout ertussen!). Hier de onderzijde (wijkt af van de bovenste cup door de overhangde rand)
En de cup aan de bovenzijde (zonder die overhangende rand dus)
Regel een: doe de losse kogels in een potdeksel of iest dergelijks want voor je het weet spendeer je de helft van de tijd met het zoeken naar kogeltjes. En uiteraard kogellagervet gebruiken, niet bezuinigen want later kan je er niet meer bij...
Zoals gezegd in ruime mate vet gebruiken. Helaas ben ik vergeten foto's te nemen van het kroonstuk maar de procedure is soortgelijk, smeer de lagerconus (op het kroonstuk) in met flink wat vet en leg de kogels een voor een in de conus (niet bibberen...) je houdt ongeveer een halve kogel over als tussenruimte, daarna schuif je het kroonstuk heel voorzichtig in het balhoofd (niet vergeten eerst de onderste cup in het vet te zetten)
De bovenste cup is hier voorzien van kogeltjes, gaat makkelijker dan de onderste...
Druk de bovenste conus in het lager
Plaats de conus deksel (stofkapje)
Vervolgens wordt de moer op het balhoofd aangedraaid, niet te strak, controleer de speling op het kroonstuk (die mag er niet zijn) en ook dat je deze frictieloos heen en weer kunt draaien.
Detail van de aangedraaide moer. Voor de kenner valt nu misschien wel op dat er erg weinig draad over is gebleven...
Nu met lamphuis en dan blijkt inderdaad dat er te weinig draad over is. Er moet namelijk nog een ring en een fraaie moer op...
Om een heel lang verhaal kort te maken heb ik de nieuwe cups (links) vervangen door oude exemplaren (rechts), daarmee heb ik een halve cm gewonnen en past de moer beter. Dus de volgende keer als je gaat shoppen voor balhoofdlagers, dan de(schoongemaakte) oude exemplaren meenemen en als tip neem ook wat kogels mee, mijn exemplaren waren ook een halve mm dikker dan de originele exemplaren. En in dit geval tellen alle milimeters...
Het eindresultaat tot zover
